Conception réseau d'entreprise

Contexte​

Conception de l'architecture réseau complète pour une startup (Hill Start), incluant les plans physique et logique, l'adressage IP et les règles de sécurité.

Objectifs​

  • Concevoir une architecture réseau multi-VLAN adaptée aux besoins métier
  • Élaborer les plans d'adressage IP
  • Définir les règles de filtrage firewall
  • Produire une documentation technique complète (DAT)

Technologies utilisées​

  • VLAN : segmentation réseau
  • Firewall : règles de filtrage inter-VLAN
  • Draw.io : schémas d'architecture
  • Subnetting : plans d'adressage IPv4

Livrables​

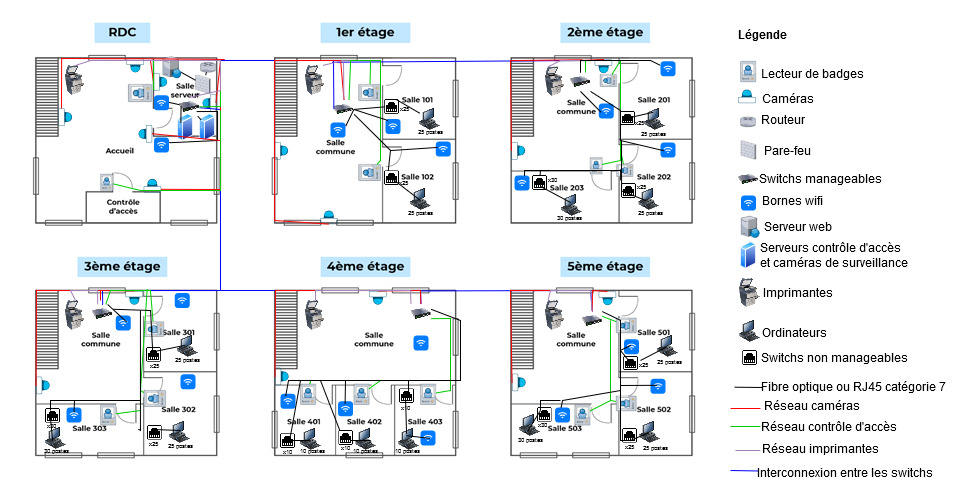

Schéma physique

Schéma physique de l'architecture réseau

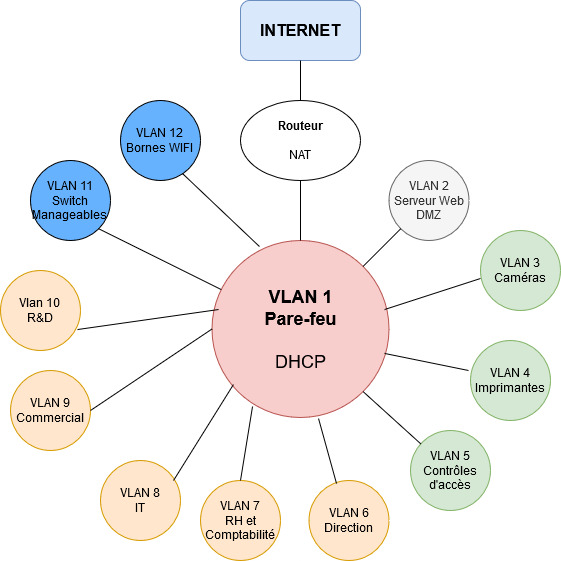

Schéma logique

Schéma logique de l'architecture réseau

Plan d'adressage réseau (Excel)

Le fichier Excel contient le plan d'adressage IP complet.

Télécharger le plan d'adressage

Règles firewall (Excel)

Le fichier Excel contient les règles de filtrage firewall inter-VLAN.

Télécharger les règles firewall

Compétences acquises​

  • Analyse des besoins réseau d'une organisation
  • Conception d'architectures LAN segmentées
  • Calcul de sous-réseaux et plans d'adressage
  • Rédaction de documentation technique normalisée
  • Définition de politiques de sécurité réseau
